- 서울 도봉구 도봉동의 한 아파트 단지입니다.
- 6층 세대의 누수가 5층과 4층까지 이어지는 심각한 상황이었습니다.
- 타 업체가 배수관 공사를 했음에도 증상이 악화된 사례였습니다.
- 정밀 장비를 통해 배관 결함 여부를 철저히 검증하였습니다.

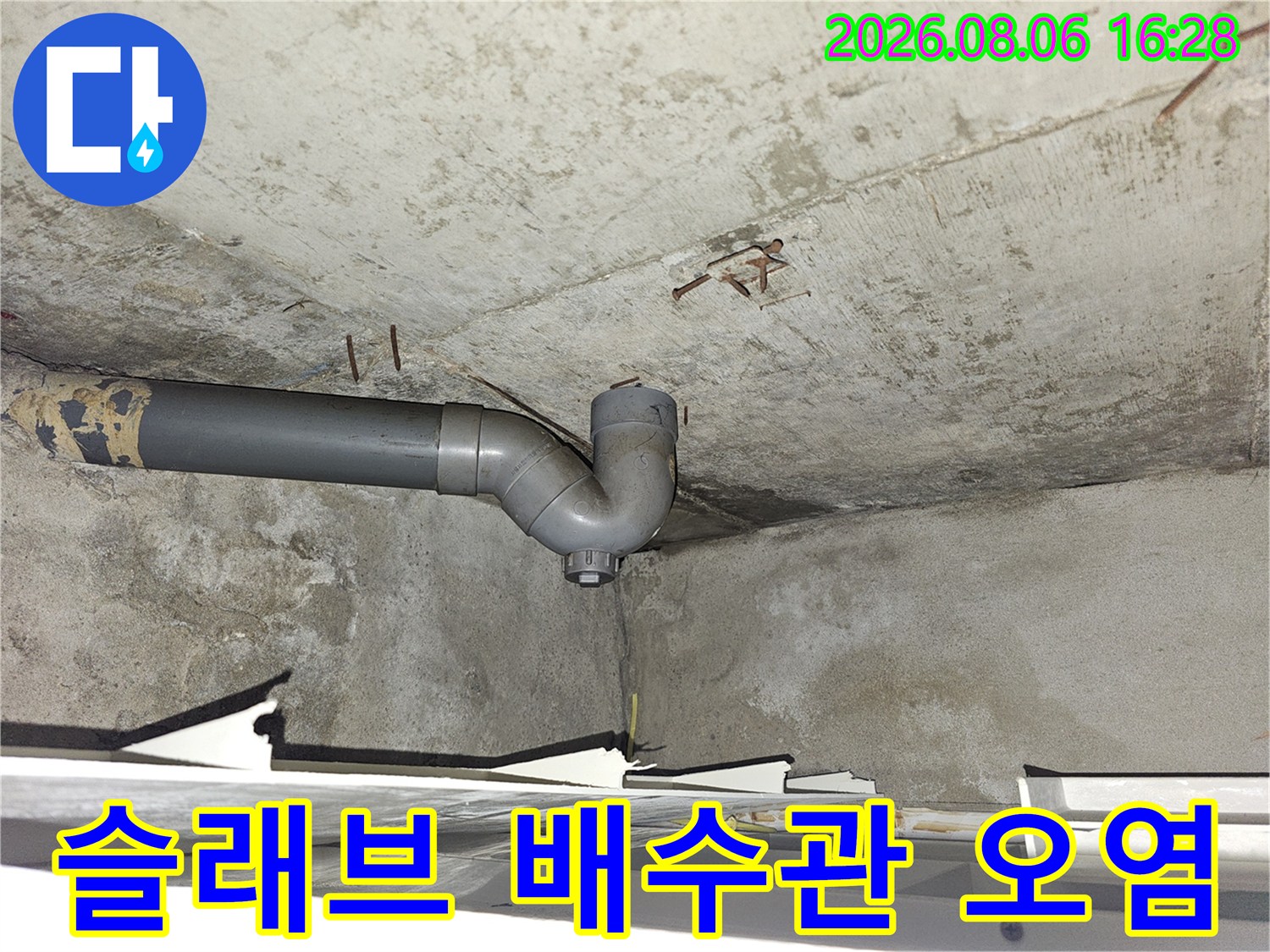

1. 도봉구 천장 배관 및 슬래브 누수 진단
배관이 꺾여 나가는 지점 근처의 천장 상태입니다. 콘크리트 표면이 매우 축축하고 어둡게 변해 있습니다. 배관 연결 부위에는 직접적인 파손이나 누출 흔적은 보이지 않습니다. 배관 외적인 부분인 방수층 문제를 의심하며 점검을 이어갔습니다.

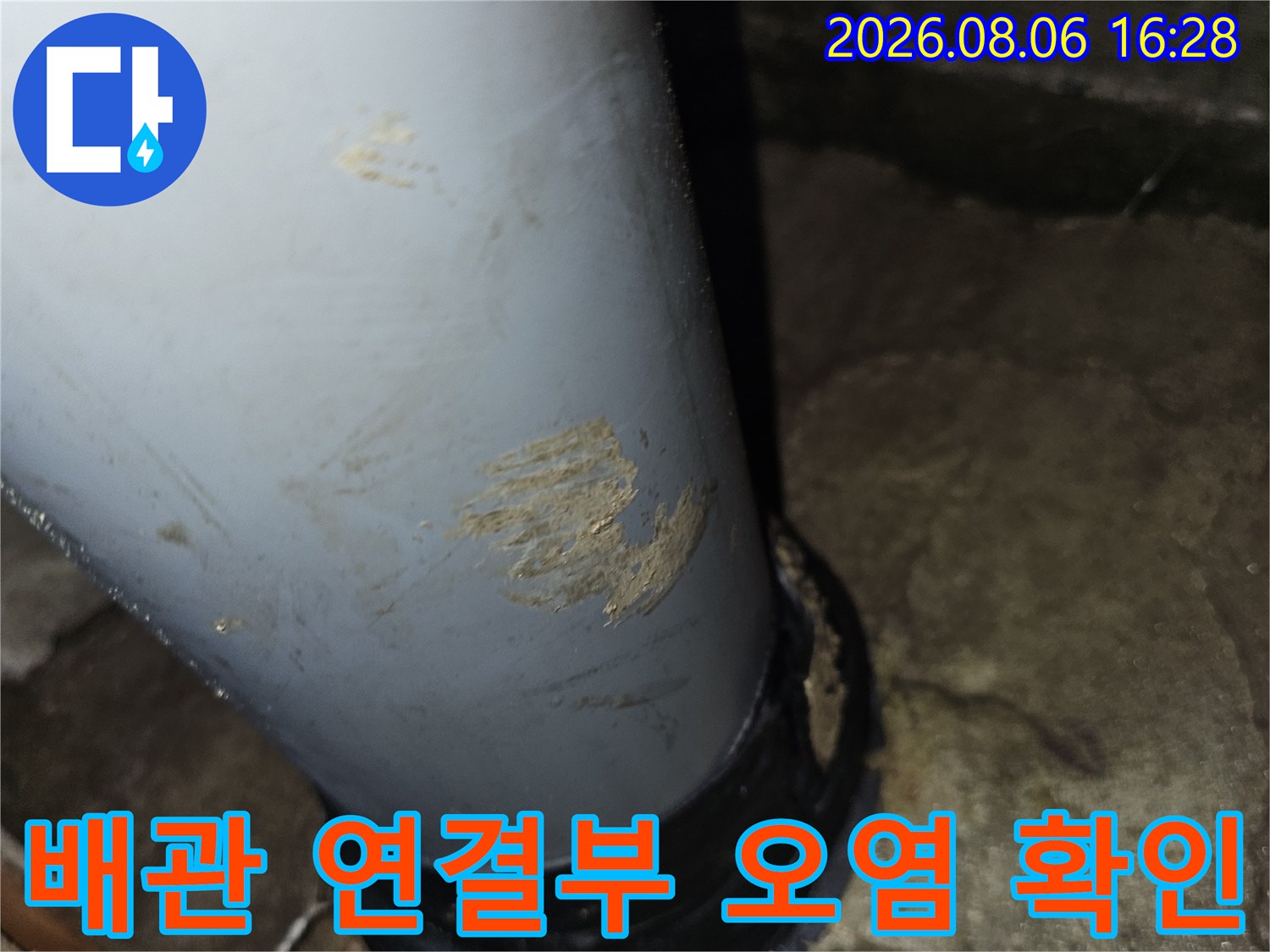

2. 도봉동 아파트 배수관 연결부 누수 흔적 확인
배관이 관통하는 슬리브 주변을 집중적으로 점검했습니다. 콘크리트 표면에 물기가 머물렀던 흔적과 함께 지저분하게 변한 오염 부위가 넓게 나타나고 있습니다. 단순 배관 파손인지 방수 문제인지 확인이 필요한 상태입니다.
3. 도봉구 도봉동 누수 현장 벽면 오염 상태
아래층 천장과 맞닿은 벽면의 상태를 직접 확인했습니다. 기존에 붙어있던 마감재가 물기에 불어서 뜯겨져 나갔네요. 벽면 깊숙한 곳까지 습기가 침투하여 검게 변한 부분이 많습니다. 단순히 눈에 보이는 부분뿐만 아니라 내부 콘크리트의 오염도 심각해 보입니다.
4. 도봉동 천장 슬래브 습기 및 배관 확인
천장 배관 주위를 따라 벽면 전체가 눅눅하게 젖어 있습니다. 콘크리트 면의 색상이 변한 것은 지속적인 습기 유입을 의미합니다. 이런 경우 배관 파손뿐만 아니라 방수층 문제를 함께 고려하여 정밀한 테스트를 준비해야 하는 상황입니다.
5. 도봉구 도봉동 아파트 배관 주변 습기 점검
배관이 지나가는 천장 슬래브 부위를 살펴보니 주변 콘크리트 면에 광범위하게 습기가 머물러 있습니다. 단순히 배관의 결함이라기보다는 주변부의 오염이 눈에 띄네요. 육안으로 확인되는 이 습기 흔적을 바탕으로 정밀 진단을 이어갔습니다.
6. 도봉구 도봉동 아파트 천장 누수 점검
아랫층 천장을 열고 내부 상황을 직접 살펴보았습니다. 배수관이 지나가는 콘크리트 벽면 전체에 넓게 퍼진 습기와 오염이 눈에 띕니다. 육안으로 봤을 때 배관 자체의 결함보다는 주변 슬래브의 상태가 심각해 보입니다. 정밀한 진단을 위해 배관 기밀 테스트를 병행하여 원인을 찾아가는 과정입니다.
7. 도봉동 아파트 배관 주변 습기 및 오염 확인
배관이 지나가는 천장 벽면을 확인해 보니 물기가 머금어진 듯한 짙은 얼룩과 함께 곰팡이가 피어오른 듯한 오염이 보입니다. 배관 자체의 결함보다는 주변 구조체의 습기 상태가 매우 좋지 않아 정밀한 원인 파악을 위해 공압 테스트를 병행하여 진행했습니다.
8. 도봉구 도봉동 아파트 배관 누수 여부 확인을 위한 장비 세팅
단순히 육안으로만 확인하는 것이 아니라 수치로 증명되는 검사가 필요합니다. 노란색 에어 호스와 콤프레샤, 그리고 정밀한 압력을 읽을 수 있는 계측기입니다. 배관의 미세한 균열이나 파손을 찾아내기 위해 가장 기본이 되는 준비 과정입니다.
9. 도봉동 배관 기밀성 확인을 위한 공압 테스트
배관 내부의 압력이 일정하게 유지되는지 확인하는 공압 테스트 중입니다. 수치가 변동되지 않는 것을 통해 배관에는 이상이 없음을 객관적인 데이터로 확인할 수 있는 단계입니다.
10. 도봉구 보일러실 배관 누수 진단 과정
노란색 플렉시블 호스와 여러 갈래로 나뉜 배관들을 집중적으로 살폈습니다. 배관의 꺾임이나 연결 부위에서 압력이 새어나가지 않는지 확인하기 위해 전용 장비를 사용하여 각 라인별로 정밀한 기밀 테스트를 순차적으로 진행하고 있는 모습입니다.
11. 도봉구 화장실 배수관 보온재 및 외관 점검
천장 점검구를 열어 내부 배관들의 외관 상태를 체크했습니다. 배관을 감싸고 있는 은색 테이프와 보온재가 일부 노출되어 있습니다. 배관 표면에 직접적인 물방울이나 누수 흔적은 식별되지 않았습니다. 정확한 진단을 위해 배관 외관 확인 후 공압 테스트를 병행했습니다.
12. 도봉동 아파트 배관 정밀 기밀 테스트 현장
배관 내부의 압력을 일정하게 걸어두고 미세한 누설을 찾는 과정입니다. 디지털 게이지를 통해 실시간으로 압력 변화 유무를 면밀히 관찰했습니다. 테스트 결과 배관 자체에는 이상이 없음을 확인하여 다음 원인을 찾았습니다.
13. 도봉동 아파트 배관 압력 테스트 및 점검
점검구 안쪽 배관 쪽에 정밀 압력계를 연결하여 테스트를 실시합니다. 압력이 떨어지는 현상이 있는지 실시간으로 수치를 모니터링하고 있습니다. 배관 자체의 문제는 아니라는 결론을 도출하기 위한 핵심적인 검사 과정입니다.
14. 도봉구 아파트 욕실 배수구 및 세면대 하부 점검
배관 자체의 결함인지 방수층 문제인지 판단하기 위해 기초 조사를 진행했습니다. 세면대 하단과 배수구 주변 타일 상태를 중심으로 꼼꼼하게 관찰했습니다. 눈에 보이는 큰 균열은 없었으나, 미세한 누수 가능성을 열어두고 점검을 이어갔습니다.
15. 도봉구 아파트 욕실 바닥 누수 진단 기록
타일 사이의 간격과 줄눈 부위의 오염도를 체크했습니다. 배관 테스트 결과 배관 자체에는 이상이 없음을 확인하였고, 타일 하부 방수층의 결함 여부를 심도 있게 파악하기 위한 기초 자료로 활용했습니다.
16. 도봉구 욕실 벽면 타일 점검 현장
타일로 마감된 화장실 벽면 부근을 확인했습니다. 배관 압력 테스트 결과 배관에는 이상이 없으므로, 타일 줄눈이나 방수층 결함 가능성을 염두에 두고 정밀하게 관찰하고 있습니다.
17. 도봉구 욕실 타일 바닥 및 문턱 주변 점검
어두운 톤의 욕실 타일과 화이트 문틀이 만나는 지점을 근접 촬영했습니다. 타일 사이의 줄눈 상태와 문틀 하단의 마감 상태를 대조하며, 물기가 스며든 흔적이 있는지 세밀하게 관찰하는 단계입니다. 문턱 주변의 건조 상태는 누수 원인 파악에 매우 중요한 지표가 됩니다.
